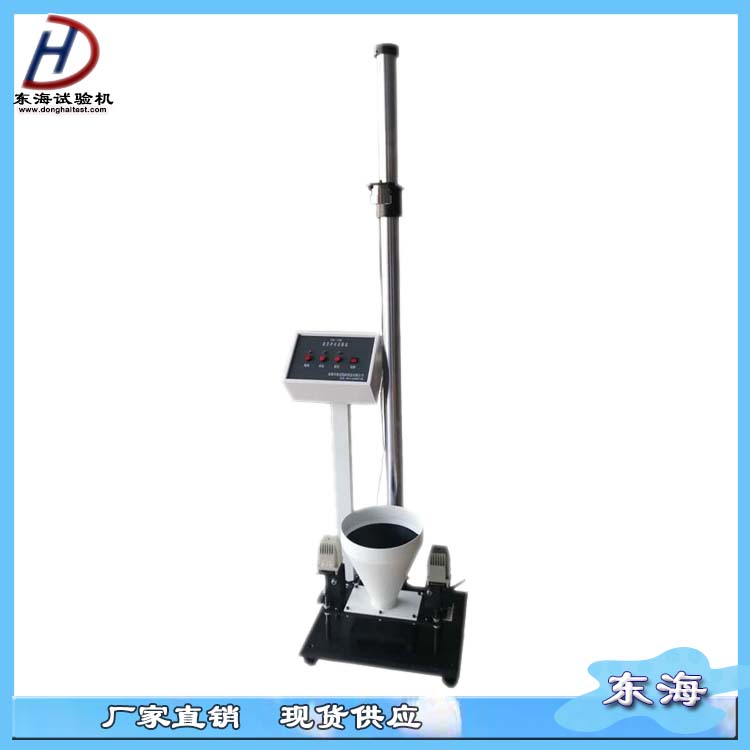

XJL-120小落錘沖擊試驗機符合GB/T 23257-2017《埋地鋼制管道聚乙烯防腐層》，SY/T《埋地鋼制管道聚乙烯

防腐層技術標準》，對試驗設備的要求，適用于各種防腐涂層管材的落錘沖擊試驗。

本試驗機沖擊高度120cm，手控落錘、具有自動防二次沖擊功能。

主要技術參數

1.  使用溫度：20℃±5℃；

2.  附近無大的振動源，無強的電磁場；

3.  環境中無腐蝕性介質，并注意做到電控箱通風良好；

4.  電源：交流220V±10％ 5A  50Hz；

5.  錘體質量：1KG、2KG、3KG、1.3608KG。

6.  工件平臺高：40㎜；圓弧臺高：54mm;

7.  沖擊高度：1000～1500㎜；

8.  高度定位誤差：±5㎜；

9.  外形尺寸：主機（長×寬×高）

500㎜×400㎜× 2000㎜

10.整機重量：約80㎏。

  試驗機主要由工作臺、防止二次沖擊機構、立柱管、錘體、錘體吸盤及自動落錘機構、電控箱、機座等組成。

試驗機工作原理：

在試驗機立柱的吸錘機構上，裝有一個電磁鐵用以控制落錘，沖擊試樣達到測試目的。當錘體沖擊試樣后，試樣沒破碎

使錘體產生反彈時，光電信號控制抱錘機構迅速將反彈錘體接住，達到防止二次沖擊的目的。
